定向天线

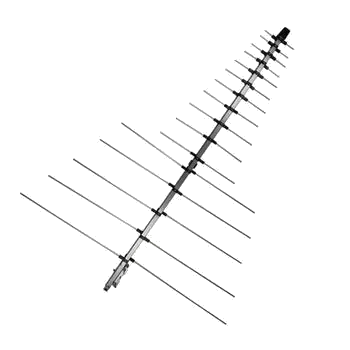

BYSY-5GAD

定向天线是指在某一个或某几个特定方向上发射及接收电磁波特别强，而在其他的方向上发射及接收电磁波则为零或极小的一种天线。在水平方向图上表现为一定角度范围辐射，也就是平常所说的有方向性。

应用于通信距离远，覆盖范围小，目标密度大，频率利用率高的环境

增加辐射功率的有效利用率

增加保密性

频率范围9kHz～20MHz
20MHz～200MHz
200MHz～500MHz
500MHz～8000MHz
方向图H 面与 E 面方向图：心脏线形，前后比≥（6～16）dB
噪声系数<3.0dB（2GHz）
极化方式线极化（水平/垂直）
低噪声放大器增益增益≥15dB（9KHz～20MHz）
增益≥16dB（20MHz～200MHz）
增益≥16dB（200MHz～500MHz）
增益≥12dB（500MHz～8000MHz）
驻波比（典型值）≤2.5（典型值）@（9KHz～20MHz）
≤2.0 @（20MHz～200MHz）
≤2.5 @（200MHz～500MHz）
≤2.0（典型值）@（500MHz～8000MHz）
最大承受功率1W(连续波）
端口输入阻抗50Ω
射频接口N-J
供电方式＋6V(4节7号电池)
工作电流150mA
P1dB≥12dBm
IP2≥50dBm
IP3≥27dBm
GPS内置
电子罗盘内置
重量单付天线配置手柄≤1.5Kg
应用方式手持式、支持三脚架架设可搬移应用
工作温度-25℃～+55℃
存储温度-30℃～+55℃
手柄内置低噪声放大器、GPS+三维电子罗盘,并配置射频电缆
其他说明开放 USB 接口，技术支持软件开发定向天线 GPS+电子罗盘通讯协议
